額定工作電壓

18...30 V DC

模塊的電流消耗

≤ 130 mA

輔助輸入/輸出電源狀態

US/UA

模塊狀態指示燈

有

網絡狀態指示燈

有

端口狀態指示燈

紅色，黃色

連接：現場總線

M8，4Pin，母頭

連接：AUX電源

M8，4Pin，公/母頭

連接：I/O端口

M12，A-coded，4Pin，母頭

I/O 端口數目

4

輸入數量

最多4個PNP輸入

輸出數量

-

輸入/輸出可配置

否

最大負載電流，傳感器/信道

1A

最大輸出負載電流

2 A

端口狀態指示燈（信號狀態）

黃色LED指示燈

端口診斷指示燈（過載）

紅色LED指示燈

總電流U_A

≤ 4A

總電流U_S

≤ 4A

防護等級符合IEC 60529

IP67（正確連接時）

工作溫度

-25...+70℃

存儲溫度

-25...+85℃

緊固件

2個安裝孔

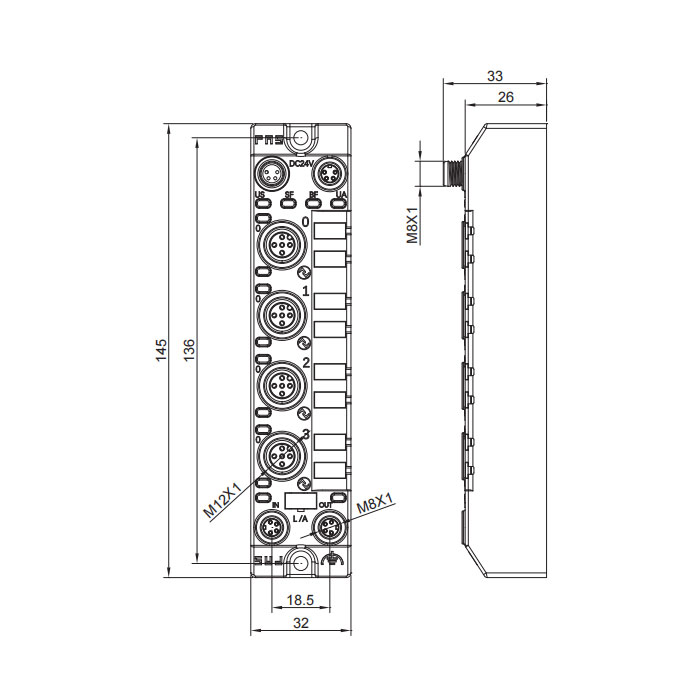

尺寸（長×寬×高）

145×32×33 mm

鍍鎳Gd-Zn合金

IO-Link版本

1.1

端口級別

Class B

IO-Link主端口

0...3端口可接輸入/輸出從站

工作模式（3線）

SIO、COM 1、COM 2、COM 3

指示燈 通信

綠色LED指示燈

指示燈 錯誤

紅色LED指示燈

IO-Link設備的最大負載電流

2A
